什么是旋啟式止回閥？旋啟式止回閥用在哪里？
發布時間：2023-02-20 10:08:55

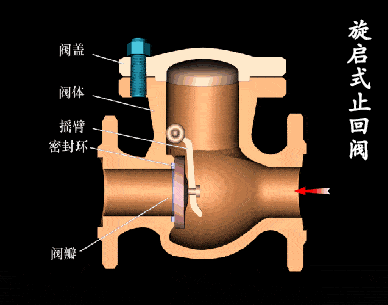

什么是旋啟式止回閥？旋啟式止回閥是止回閥的一種，它的閥瓣繞轉軸作旋轉運動，當管道流體按指定的方向流入時，閥瓣進口壓力高于出口壓力，閥瓣被推離閥座，閥門處于開啟狀態。當閥瓣兩側壓差減小到一定時，閥瓣下落，又回到關閉狀態，阻止了介質倒流。其工作原理如下圖：

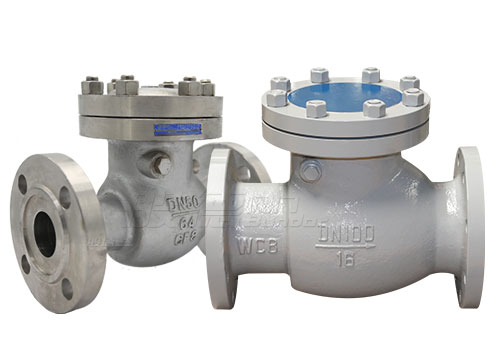

旋啟式止回閥用在哪里？
旋啟式止回閥流體阻力小于升降式止回閥，適用于較大口徑的場合，裝置方位不受限制，通常裝置于水平管路。依據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。單瓣旋啟式止回閥通常運用與中等口徑的場合。大口徑管路選用單瓣旋啟式止回閥時，為減小水錘壓力，佳選用能減小水錘壓力的緩閉止回閥。雙瓣旋啟式止回閥適用與大中口徑管路。對夾雙瓣旋啟式止回閥構造小、重量輕，是一種較快的止回閥；多瓣旋啟式止回閥適用與大口徑管路。
旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、公稱通徑DN15~1200mm、工作溫度-196~540℃的各種管路上，用于避免介質倒流。可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。首要用于石油、化工、制藥、化肥、電力等管路上。
旋啟式止回閥是內裝搖臂旋啟式構造，閥門的一切啟閉件都裝于閥體內部，不穿透閥體，除了中法蘭部位用密封墊片和密封環外，全體沒有外漏點，這也杜絕了閥門泄漏的風險。 旋啟式止回閥搖臂和閥瓣銜接處選用球面銜接的構造，使得閥瓣在360度規模內有一定的自由度，有恰當?shù)奈⒘糠轿坏謨?。旋啟式止回閥適用于清凈介質，不宜用于富含固體顆粒和粘度較大的介質。
